Jak połączyć rurę PB z gwintem, baterią i grzejnikiem? Złączki GW, GZ i podejścia

Instalacja z polibutylenu kończy się zwykle gwintem – przy baterii, spłuczce, zaworze, filtrze lub grzejniku. W systemie na wcisk nie trzeba do tego lutowania ani zgrzewania: wystarczy dobrać odpowiednią złączkę przejściową.

GW czy GZ?

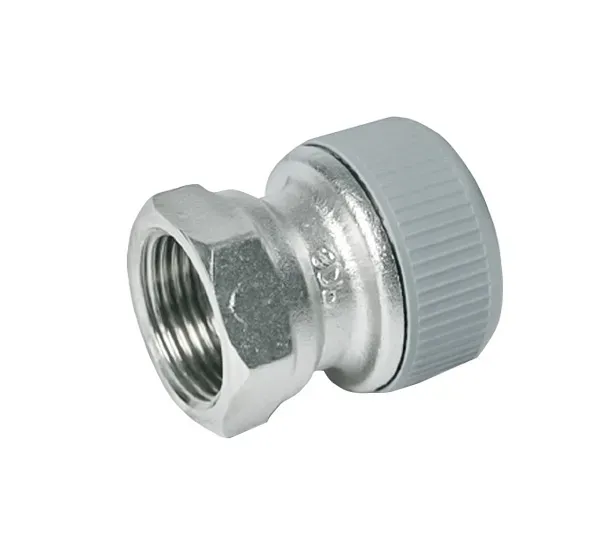

• GW – gwint wewnętrzny (mufa). Wkręcasz w nią element z gwintem zewnętrznym, np. zawór. Zobacz złączki GW, np. GW mosiężna 22×3/4".
• GZ – gwint zewnętrzny (nypel). Wkręcasz go w element z gwintem wewnętrznym. Przykład: GZ mosiężna 15×1/2".

Pierwsza liczba w nazwie to średnica rury PB w mm, druga – rozmiar gwintu w calach (np. 15×1/2", 22×3/4", 28×1").

Mosiądz czy tworzywo?

Złączki mosiężne są wytrzymałe i odporne na moment dokręcania – polecamy je przy zaworach, filtrach i armaturze, którą będziesz często odkręcać. Złączki tworzywowe (np. GW 15×1/2") są tańsze i sprawdzają się w miejscach statycznych. Przy łączeniu z gwintem pamiętaj o odpowiednim uszczelnieniu gwintu.

Podejścia pod baterię

Do montażu baterii w ścianie służą podejścia, mocowane do szyny montażowej lub w wersji tworzywowej:

• podejście 15×1/2" pod baterię na szynę,
• podejście 22×1/2" pod baterię na szynę,
• podejście przelotowe 15×1/2"×15 – gdy z jednego punktu prowadzisz rurę dalej.

Przy ścianach z płyt g-k przyda się adapter pod baterie do płyty GK.

Podłączenie grzejnika

Do grzejnika z zasilaniem dolnym użyj zestawu podłączeniowego (rozstaw 50 mm). Przy grzejniku z zaworem bocznym przydadzą się zawór grzejnikowy 15×1/2" i śrubunek powrotny 15×1/2".

Zawory odcinające

W systemie PB dostępne są zawory kulowe i grzybkowe na wcisk od 15 do 50 mm, np. zawór kulowy 22 mm. Montuje się je tak samo jak pozostałe kształtki – z tuleją usztywniającą po obu stronach.

Zobacz także: Tuleja usztywniająca – dlaczego jest obowiązkowa.
