Polibutylen PB‑1 w instalacjach – praktyczny przewodnik doboru rur i systemu
Polibutylen PB‑1 jest materiałem stosowanym w ciśnieniowych instalacjach wody ciepłej i zimnej oraz w ogrzewaniu. Sam materiał nie decyduje jednak o poprawności instalacji: równie ważne są projekt, średnice, warunki pracy, kompatybilność kształtek i sposób wykonania połączeń.
Gdzie stosuje się PB‑1?
- instalacje ciepłej i zimnej wody,
- ogrzewanie podłogowe i inne niskotemperaturowe obiegi grzewcze,
- instalacje grzejnikowe – gdy dany system i wariant rury są do tego dopuszczone,
- rozprowadzenia wykonywane z rur elastycznych oraz instalacje z rozdzielaczami.

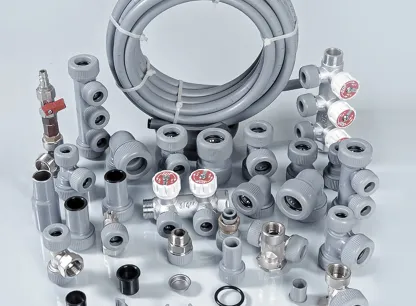

W systemie TERRAIN SDP dostępne są rury i kształtki PB o różnych średnicach oraz rozwiązania łączone na wcisk; dla większych średnic producent opisuje także technologie zgrzewania. Dobieraj zawsze elementy zgodnie z aktualnym katalogiem technicznym konkretnego systemu.
PB‑1, PEX, PP‑R i PE‑RT – jak czytać porównania?
Poniższa tabela przedstawia wartości naprężenia projektowego publikowane przez Polybutene Piping Systems Association dla klas zastosowań opartych na ISO 10508. Są to dane porównujące materiały – nie są to dopuszczalne ciśnienia konkretnego produktu i nie zastępują projektu instalacji ani karty technicznej rury.
| Klasa zastosowania | PB‑1 | PEX | PE‑RT | PP‑R |
|---|---|---|---|---|
| 1 – c.w.u. 60°C | 5,73 MPa | 3,85 MPa | 3,30 MPa | 3,09 MPa |
| 2 – c.w.u. 70°C | 5,06 MPa | 3,54 MPa | 2,70 MPa | 2,13 MPa |
| 4 – ogrzewanie podłogowe / niskotemperaturowe | 5,46 MPa | 4,00 MPa | 3,26 MPa | 3,30 MPa |
| 5 – grzejniki wysokotemperaturowe | 4,31 MPa | 3,24 MPa | 2,40 MPa | 1,90 MPa |
Źródło danych materiałowych: PBPSA – Polybutene‑1 for Piping Systems.
Po co rura z barierą EVOH?
W zamkniętych instalacjach grzewczych ograniczanie przenikania tlenu przez ściankę rury pomaga zmniejszyć dopływ tlenu do wody obiegowej. Dlatego w wielu zastosowaniach grzewczych wykorzystuje się rury wielowarstwowe z barierą EVOH. Wybór wariantu z barierą powinien wynikać z wymagań projektu i dokumentacji producenta.
5 rzeczy do sprawdzenia przed zakupem
- Zastosowanie: woda użytkowa, ogrzewanie, podłogówka czy obieg mieszany.
- Średnica: dobór powinien wynikać z przepływu i strat ciśnienia, a nie tylko z średnicy istniejącego przyłącza.
- Bariera tlenowa: sprawdź wymagania dla instalacji grzewczej.
- Technologia połączeń: używaj rur, kształtek i akcesoriów dopuszczonych do współpracy w jednym systemie.
- Dokumentacja i próba szczelności: montaż oraz odbiór wykonuj zgodnie z aktualną instrukcją producenta.
Przykład: kompletowanie odcinka instalacji 22 mm
Jeżeli projekt przewiduje rurę 22 mm, przed zamówieniem sprawdź nie tylko długość rury, ale również liczbę zmian kierunku, trójników, przejść gwintowanych, zaworów i miejsce rozdziału instalacji. Dzięki temu można od razu skompletować kompatybilne rury, złączki, kolanka, trójniki oraz rozdzielacze, zamiast dobierać elementy już podczas montażu.
Dokumentacja systemu TERRAIN SDP
Instrukcja techniczna · Katalog i instrukcja systemu na wcisk · Instrukcja montażu
Najczęstsze błędy, których warto unikać
- łączenie przypadkowych elementów różnych systemów bez potwierdzonej kompatybilności,
- dobór średnicy wyłącznie „na oko”,
- pomijanie wymagań dotyczących bariery antydyfuzyjnej w obiegu grzewczym,
- brak kontroli głębokości osadzenia i przygotowania końcówki rury,
- uruchamianie instalacji bez próby szczelności zgodnej z instrukcją.
Aktualizacja materiału: 16.10.2026. Artykuł ma charakter informacyjny i nie zastępuje projektu instalacji ani dokumentacji technicznej producenta.
